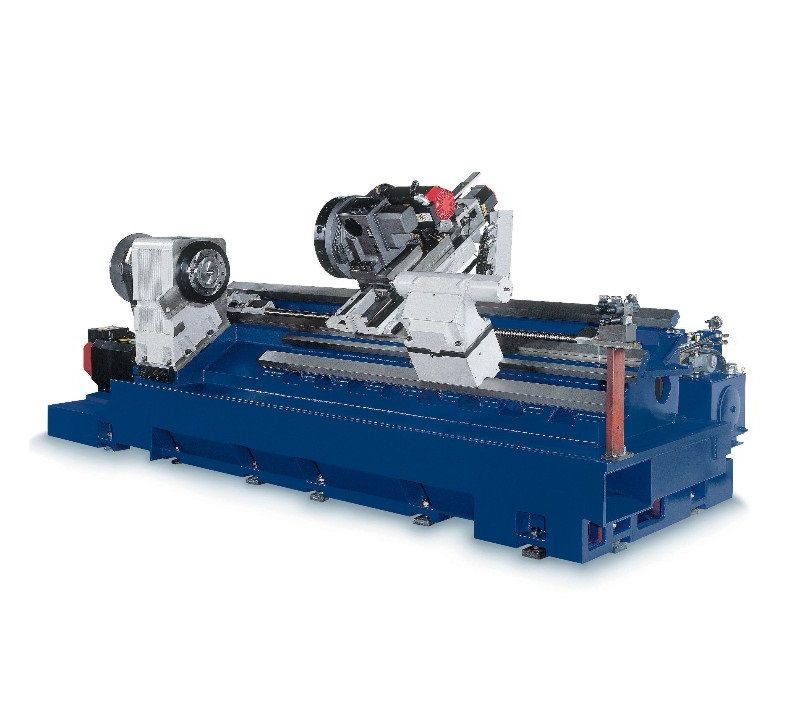

12 مخرطة أفقية CNC - صندوق منزلق - هيكل أحادي الكتلة، طاولة مائلة بزاوية 30 درجة
MT-412 MC / مخرطة CNC بجسم أحادي الكتلة بمقعد مائل / صندوق منزلق / عمود دوران 3.200 دورة في الدقيقة / دقيقة. / قطر الدوران: 700 ملم / طول الدوران: 0.75-1-1.5-2-3 طن متري / قطر القضيب: 91 ملم / Fanuc Oi-TD / تايوان
الفئة الفرعية
تقنيات التصنيع باستخدام الحاسب الآلي
المواصفات
| تحول القطر على العداد | 700 ملم |
|---|---|
| الأعلى. تحول القطر | 510 ملم |
| الأعلى. طول الدوران | 750 / 1.000 / 1.500 / 2.000 / 2.980 ملم |
| قطر تصنيع الشريط | 91 ملم |
| قطر المرآة | 12 بوصة (300 ملم) |
| قوة محرك المغزل | 18.5 / 22 كيلو وات. |
| عصر المغزل | 3.200 دورة/دقيقة |
| النقل المباشر للفريق | - |
| تفتق المغزل | أ2-8 |
| حركة المحور X | 265 ملم |
| حركة المحور Z | 770 / 1.020 / 1.520 / 2.020 / 3.000 ملم |
| قوة محرك المحور X | 4 كيلو واط. |
| قوة محرك المحور Z | 4 كيلو واط. (3000 ملم = 6 كيلو واط) |
| تغذية خاملة للمحور X | 20 م/دقيقة |
| تغذية خاملة للمحور Z | 20 م/دقيقة. (Z=1.500 ≥ 16 م/دقيقة، Z=3.000 ≥ 10 م/دقيقة.) |
| نوع الانزلاق | شريحة صندوق الاحتكاك الهيدروستاتيكي |

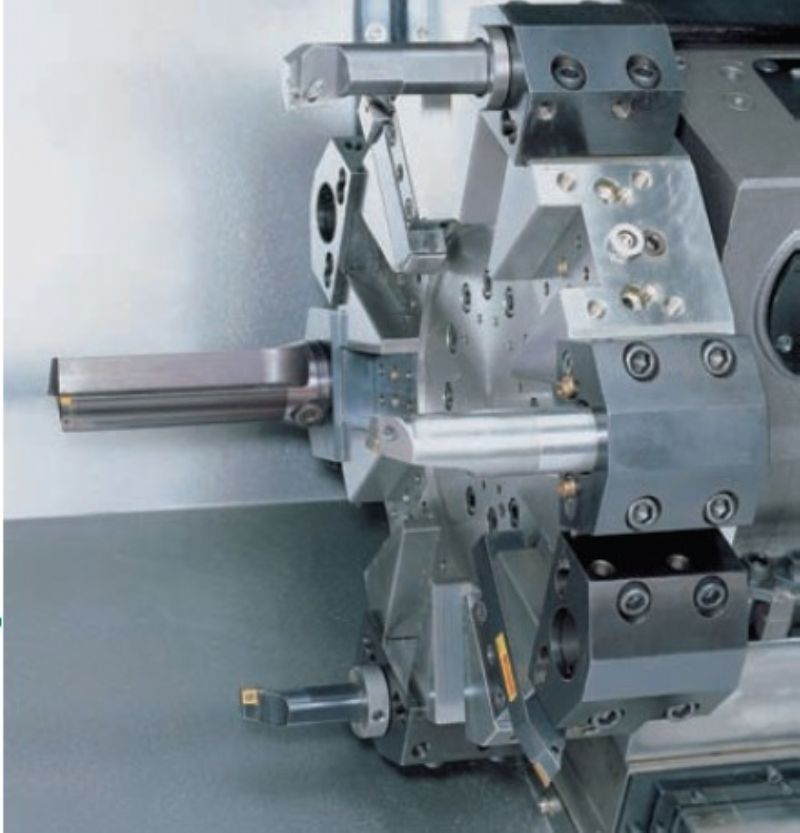

| نوع البرج | 12 محطة هيدروليك |
| قدرة لقط أداة مربعة | 25 × 25 ملم |
| قطر توصيل شريط الثقب | 40 ملم |
| قطر كونتربوينت بينول | 100 ملم |
| مكافحة حركة بونتا بينول | 120 ملم |
| حركة مكافحة تيلستوك | 600 / 850 / 1.350 / 1.850 / 2.850 ملم |
| كونتربوينت بينول المخروط | MT-5 |
| المنطقة التي يغطيها كونترتوب | 3.300 / 3.900 / 4.400 / 4.900 / 6.250 × 2.248 ملم |
| وزن البدلاء | 6.400 / 7.300 / 8.100 / 9.300 / 11.800 كجم. |
| وحدة التحكم من سلسلة Fanuc Oi-TD | وحدة التحكم Fanuc 32i-TD |
| 3 أرجل ظرف هيدروليكي | وحدة التحكم ميتسوبيشي |
| عداد هيدروليك سبوت بينول | وحدة التحكم سيمنز |
| النظام الهيدروليكي | ذراع التقاط الأجزاء |
| إعادة ضبط الأداة تلقائيًا بالكامل | نظام الباب الأوتوماتيكي |
| تشحيم الآلة الأوتوماتيكية | تحضير شريط التغذية |
| مبرد الضغط العالي | مغذي البار |
| نظام التوازن الحراري للخزانة الكهربائية | برج مدفوع بمحرك مؤازر |
| عقارب | 18.5 / 22 كيلو وات. محرك المغزل |
| دواسة القدم للمرآة - Tailstock | نظام التحميل الآلي |
| محول | حاملي الأدوات الإضافية |
| ناقل شرائح من نوع الحزام + عربة | جهاز حمل مقاعد البدلاء |
| 5 مجموعات من الأقدام الناعمة | نقل الإرسال |
| 1 مجموعة من الأقدام الصلبة | تيلستوك قابل للبرمجة |
| تيلستوك الدوارة | الروتاري مكافحة بقعة بينول |
| حامل تحول القطر الخارجي | سرير متوسط يدوي |
| حامل أداة تحول القطر الداخلي | سرير متوسط قابل للبرمجة |
