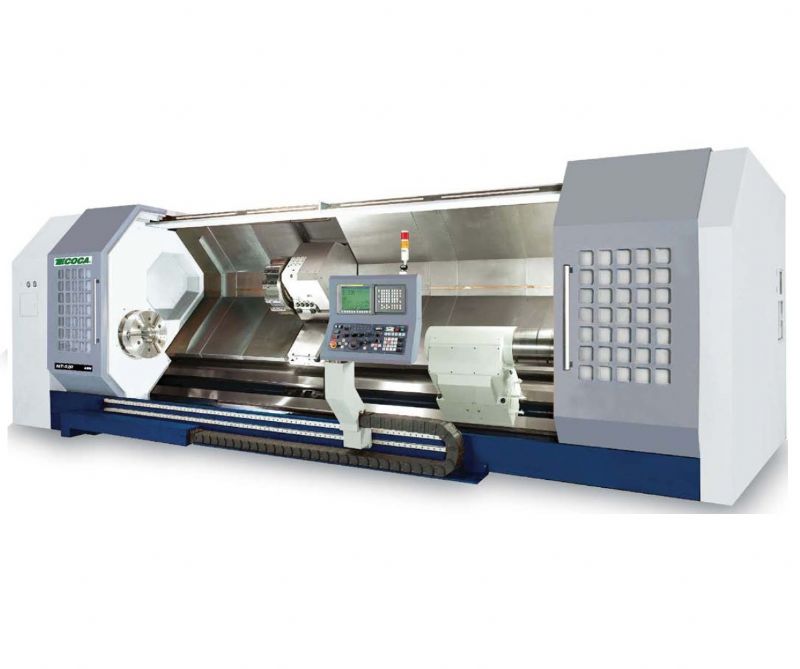

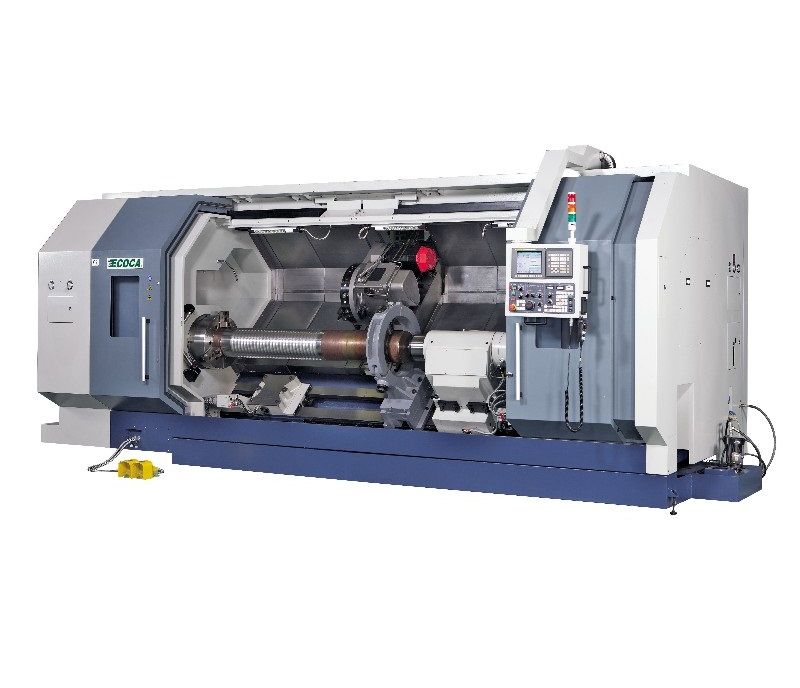

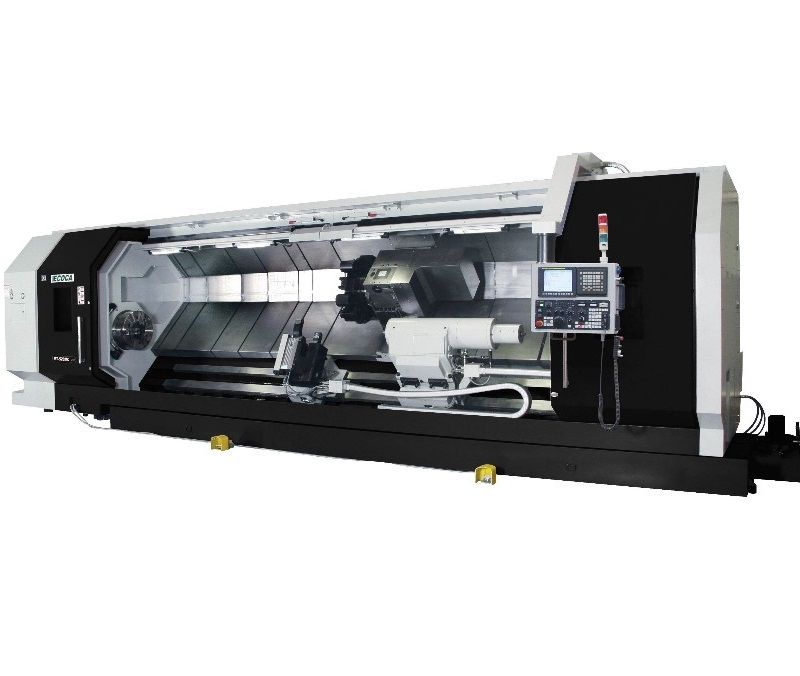

18 مخرطة أفقية CNC - صندوق منزلق - هيكل أحادي الكتلة - طاولة مائلة بزاوية 45 درجة
MT-518 MC / مخرطة CNC بجسم أحادي الكتلة بمقعد مائل / شريحة صندوقية / عمود دوران. 1,800 دورة في الدقيقة / قطر الدوران: 1000 ملم / طول الدوران: 2.2-3.2-3.2-4.2 طن متري / قطر القضيب: 117 ملم / Fanuc Oi-TD / تايوان
الفئة الفرعية
تقنيات التصنيع باستخدام الحاسب الآلي
المواصفات
| تحول القطر على العداد | 1000 ملم |
|---|---|
| الأعلى. تحول القطر | 700 ملم |
| الأعلى. طول الدوران | 2.100 / 3.100 / 4.100 / 5.100 ملم |
| قطر تصنيع الشريط | 117 ملم |
| قطر المرآة | 18 بوصة (450 ملم) |
| قوة محرك المغزل | 37 / 45 كيلو وات. |
| عصر المغزل | 1,800 دورة/دقيقة |
| النقل المباشر للفريق | - |
| تفتق المغزل | آسا A2-11 |
| حركة المحور X | 435 ملم |
| حركة المحور Z | 2.200 / 3.200 / 4.200 / 5.200 ملم |
| قوة محرك المحور X | 6 كيلو واط. |
| قوة محرك المحور Z | 6 كيلو واط. |
| تغذية خاملة للمحور X | 12 م/دقيقة |
| تغذية خاملة للمحور Z | 10 م/دقيقة |
| نوع الانزلاق | شريحة صندوق الاحتكاك الهيدروستاتيكي |

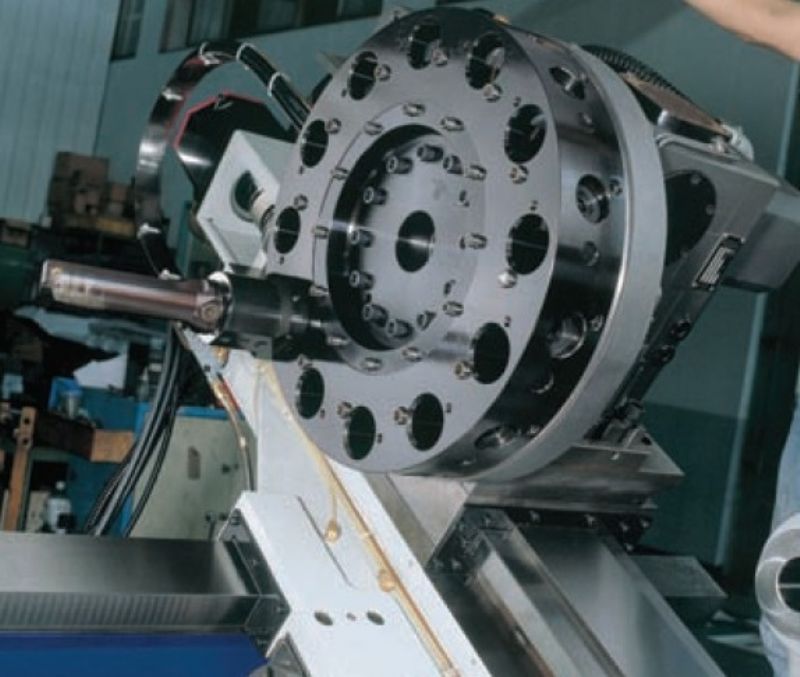

| نوع البرج | 12 محطة هيدروليك |
| قدرة لقط أداة مربعة | 32x32 ملم |
| قطر توصيل شريط الثقب | 60 ملم |
| قطر كونتربوينت بينول | 235 ملم |
| مكافحة حركة بونتا بينول | 200 ملم |
| حركة مكافحة تيلستوك | 1.880 / 2.880 / 3.880 / 4.880 ملم |
| كونتربوينت بينول المخروط | MT-6 |
| المنطقة التي يغطيها كونترتوب | 6.020 / 7.050 / 8.100 / 9.150 × 2.920 ملم |
| وزن البدلاء | 16.500 / 18.500 / 20.500 / 22.500 كجم. |
| وحدة التحكم من سلسلة Fanuc Oi-TD | وحدة التحكم Fanuc 32i-TD |
| 3 أرجل ظرف هيدروليكي | وحدة التحكم ميتسوبيشي |
| عداد هيدروليك سبوت بينول | وحدة التحكم سيمنز |
| نقل نقل رمح فانوس | ذراع التقاط الأجزاء |
| إعادة ضبط الأداة تلقائيًا بالكامل | نظام الباب الأوتوماتيكي |
| تشحيم الآلة الأوتوماتيكية | تحضير شريط التغذية |
| مبرد الضغط العالي | مغذي البار |
| نظام التوازن الحراري للخزانة الكهربائية | برج مدفوع بمحرك مؤازر |
| عقارب | 18.5 / 22 كيلو وات. محرك المغزل |
| دواسة القدم للمرآة - Tailstock | نظام التحميل الآلي |
| محول | حاملي الأدوات الإضافية |
| ناقل شرائح من نوع الحزام + عربة | جهاز حمل مقاعد البدلاء |
| 5 مجموعات من الأقدام الناعمة | تيلستوك قابل للبرمجة |
| 1 مجموعة من الأقدام الصلبة | الروتاري مكافحة بقعة بينول |
| تيلستوك الدوارة | سرير متوسط يدوي |
| حامل تحول القطر الخارجي | سرير متوسط قابل للبرمجة |
