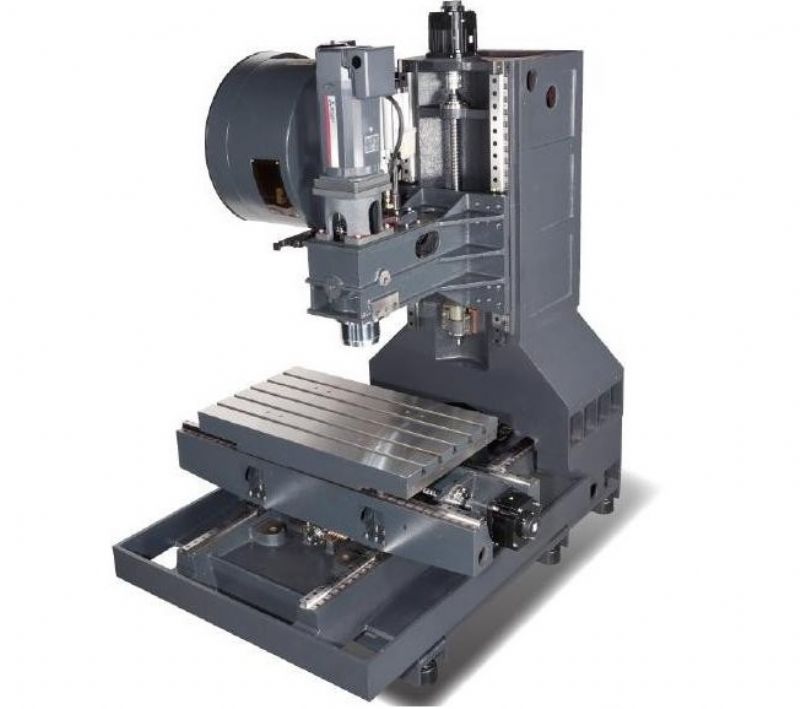

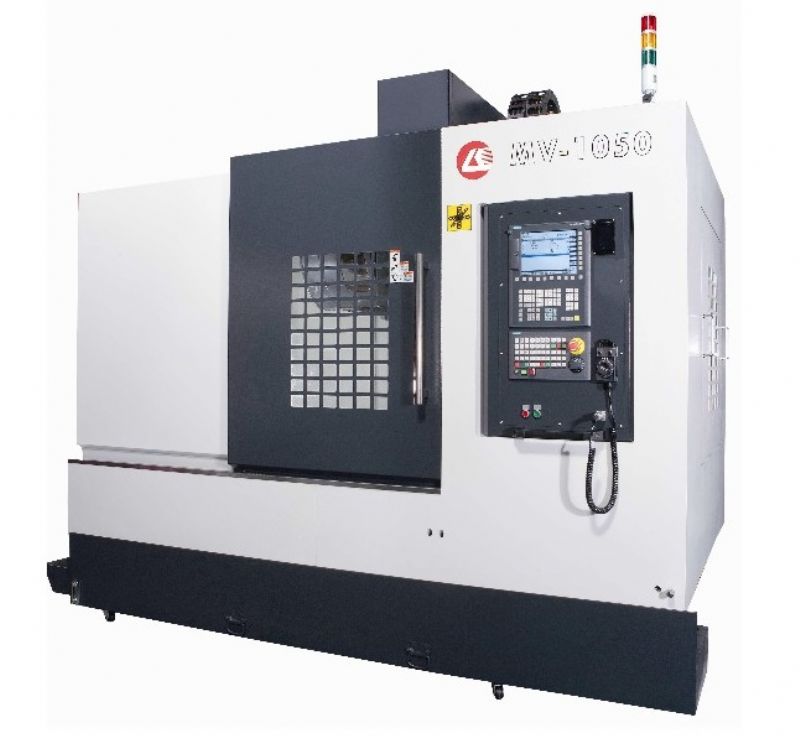

MV-Serie - CNC-Vertikale Bearbeitungszentrum - Linearführung
MV Serie CNC Vertikal Bearbeitungszentrum / Linearführung / Tabelle: 1250x600 mm / Bewegungen: 1050x600x560 mm / 12.000 rpm / 24 Arm Typ Werkzeug
Kategorie
Metallbearbeitungsmaschinen und -geräte
Unterkategorie
CNC Bearbeitungstechnologien
Technische Daten
| T Slot Größe und Anzahl | 18x100x5 |
|---|---|
| Tabelle Ladekapazität | 800kg |
| Distanz zwischen Tabelle ~ Spindle Tip | 150~760mm |
| Y Axis Bewegung | 600mm |
| Z Achse Bewegung | 610mm |
| X Axis Leerlauf Vorschubgeschwindigkeit | 48,000 mm/min |
| Y Axis Idle Feed Geschwindigkeit | 48,000 mm/min |
| Z Axis Leerlauf Vorschubgeschwindigkeit | 48,000 mm/min |
| X, Y, Z Achse Schnittgeschwindigkeit | 20,000mm/min |
| X, Y, Z Achsen Positionsgenauigkeit | 0.017/300mm |
| X, Y, Z Achsen Wiederholen Empfindlichkeit | ±0.005mm |
| Das Herz der Welt | 12,000 rpm |
| Spinat Transfer | Direct |
| Kugellagertyp | Steel |
| Spindelmotor Typ | AC Servo |
| X Axis Motorleistung | 2.0kw |
| Y Axis Motorleistung | 2.0kw |
| Z Axis Motorleistung | 3.0kw |
| Kühlsystem Motorleistung | 0.75 kw x 2 Pieces |
| Teamfähigkeit | 24 Pieces |
| Max. Werkzeuggewicht | 7kg |
| Max. Werkzeuglänge | 250mm |
| Max. Werkzeugdurchmesser | Ø 75 / Ø 150 mm |
| Tool Change Time (Tool to Tool) | 2.3 sec |
| Gesamtleistungsbedarf | 380 V/ 50 Hz. 30kw |
| Countertop Abmessungen | 3,600 x 2,325 x 2,880 mm |
| Fläche vom Countertop abgedeckt | 4,810 x 3,530 x 2,880 mm |
| Gewicht der Rückenlehne | 6,000kg |
