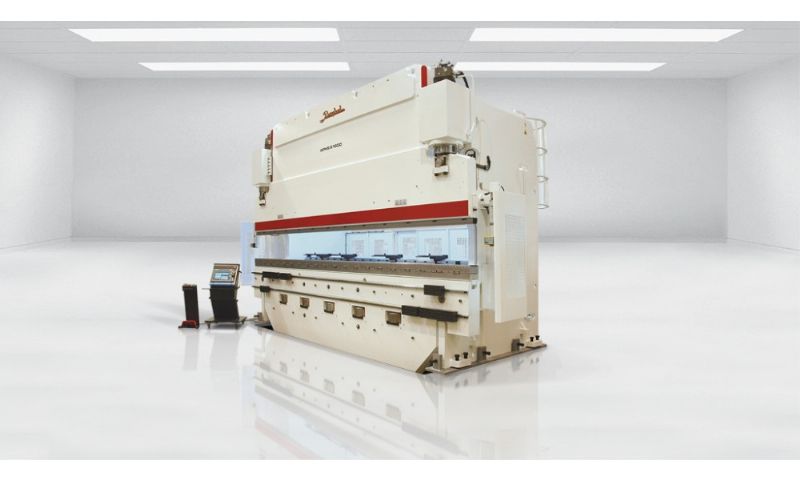

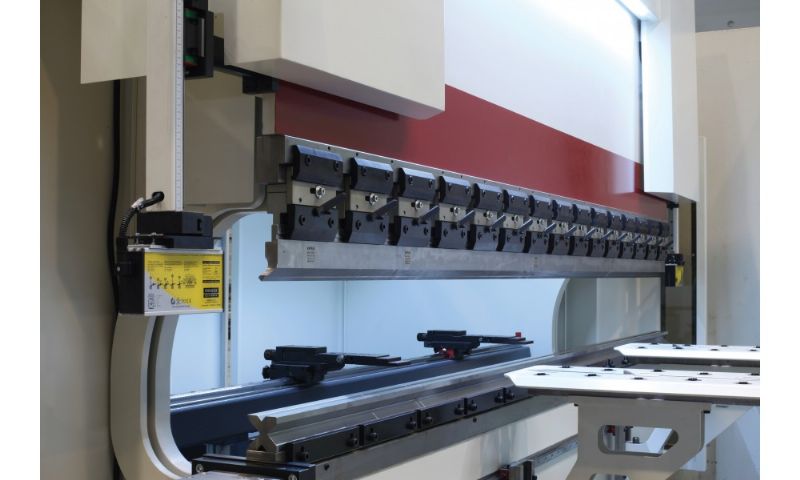

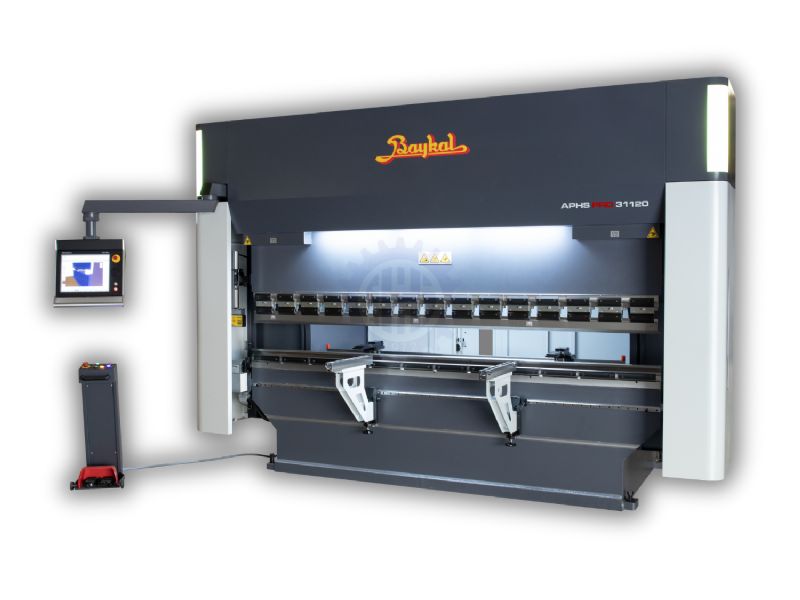

Prensa plegadora hidráulica CNC
Subcategoría
Máquinas de procesamiento de chapa metálica
Especificaciones Técnicas
| Características generales | Nuevo diseño de carrocería. Sistema hidráulico europeo de ahorro de energía. Unidad de control CNC Delem 66T. Tope trasero de 2 ejes. (X-R) Coronación CNC motorizada. Sistema de mesa estrecha. Sistema de seguridad Akas II. Retaguardia motorizada. Dos antebrazos tipo cepillo. |
|---|---|
| distancia de parada | 1000 mm |

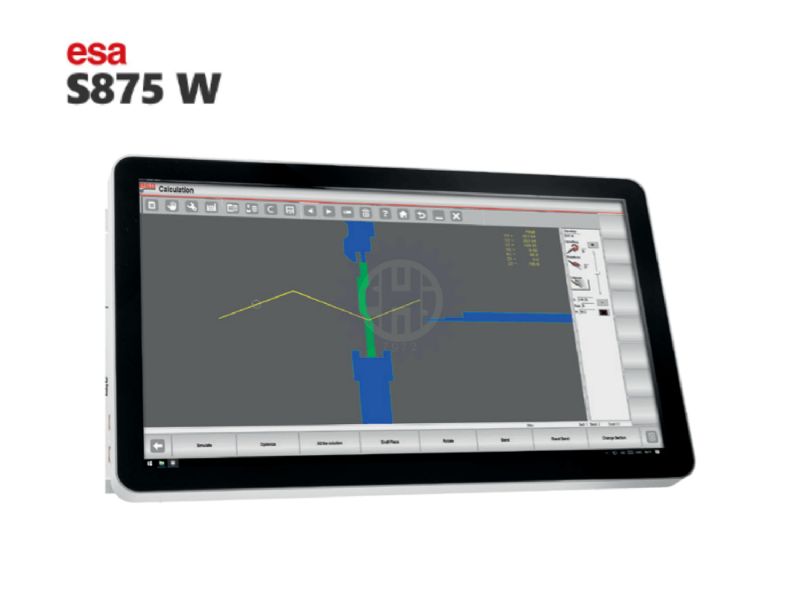

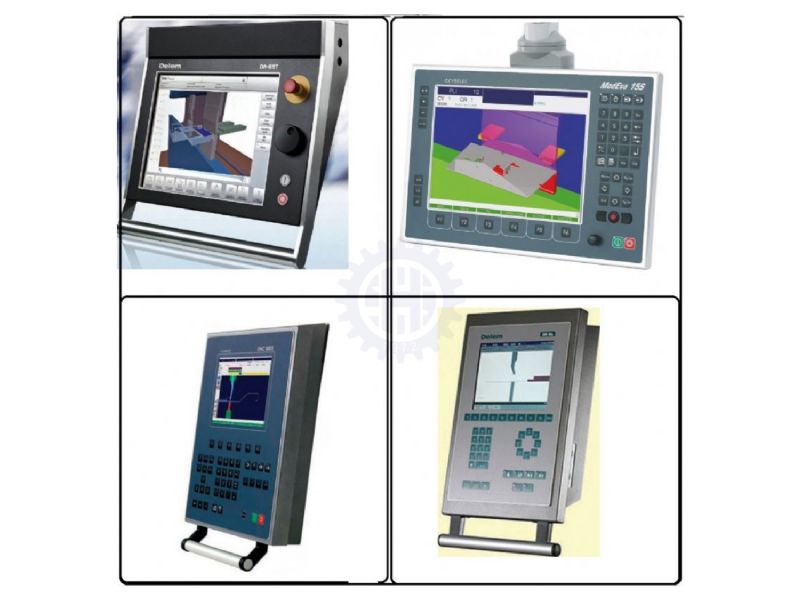

| Funciones de control CNC | Unidad de control gráfico que proporciona funciones completas de programación y control de la máquina en un entorno informático fácil de usar. Control multieje programable. Ejes del cilindro Y1-Y2. Ejes de tope trasero X1-X2-R1-R2-Z1-Z2. Eje de coronación de mesa inferior CNC. Posibilidad de ampliación modular para ejes adicionales. Alta capacidad de memoria para información de patrones y pasos del programa. Posibilidad de elevado número de repeticiones de producto y giro. Programación gráfica directa que permite el cálculo automático de todas las posiciones de los ejes y secuencias de plegado en un entorno de simulación gráfica. Programación del producto ingresando ángulo de plegado directo o valor absoluto. Funciones programables o calculadas automáticamente para cada programa CNC y secuencia de plegado: longitud/grosor de plegado, selección de material, selección de molde, método de plegado, posición de silencio, punto de pellizco, fuerza/velocidad de prensado, movimiento y retracción incremental del tope trasero, tiempo de parada, tiempo de espera para el reposicionamiento de los ejes, distancia/velocidad de descompresión, ajuste de curvatura cónica, correcciones de los ejes Y y X. Posibilidad de uso manual de todos los ejes. Posibilidad de reprogramar todos los ejes durante el funcionamiento. (enseñanza) Opción de idioma. Programa de diagnóstico integrado. Carga de información al disco flash a través del puerto USB. |
| eje R | 240 mm/s |
| eje x | ±0,03 mm |
| eje R | ± 0,05 mm (C) Sistema de tope trasero del eje X-R-Z1-Z2: Movimiento sobre rodamientos de bolas |

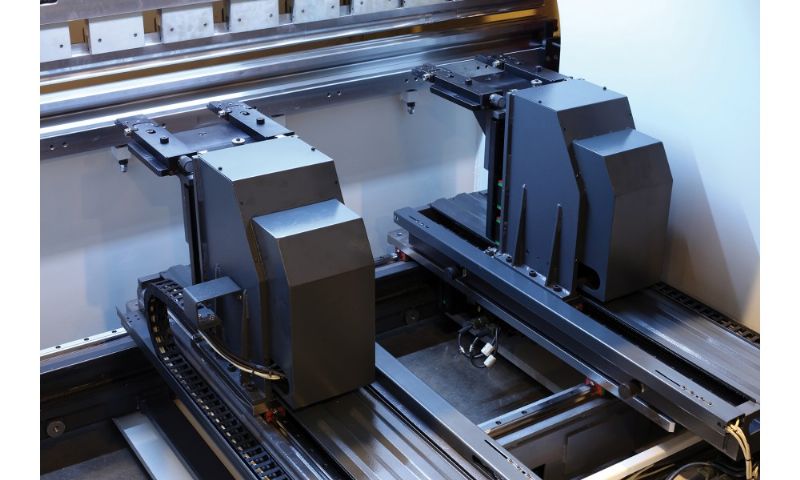

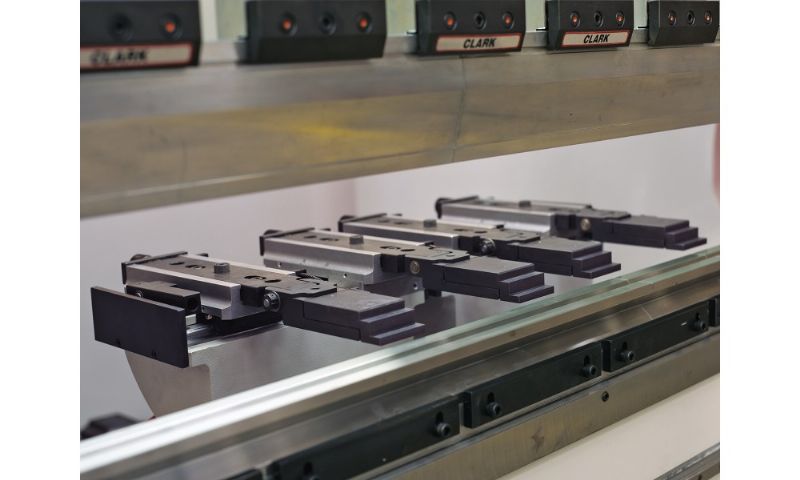

| Opciones de tope trasero | (A) Sistema de tope trasero del eje X: X1 - X2 |
| eje x | 1000 mm |
| eje R | 160mm |
| Eje Z | Variable |
| eje x | 350 mm/s |
| eje R | 240 mm/s |
| Eje Z | 1000 mm/s |
| eje x | ±0,03 mm |
| eje R | ±0,05 mm |
| Eje Z | ± 0,05 mm (D) Adiciones del eje del tope trasero para aplicaciones especiales: Movimiento sobre rodamientos de bolas |
| eje x | 1000 mm |
| eje R | 160mm |
| eje x | 350 mm/s |
| Velocidad de movimiento (máxima) | 330 mm/s |

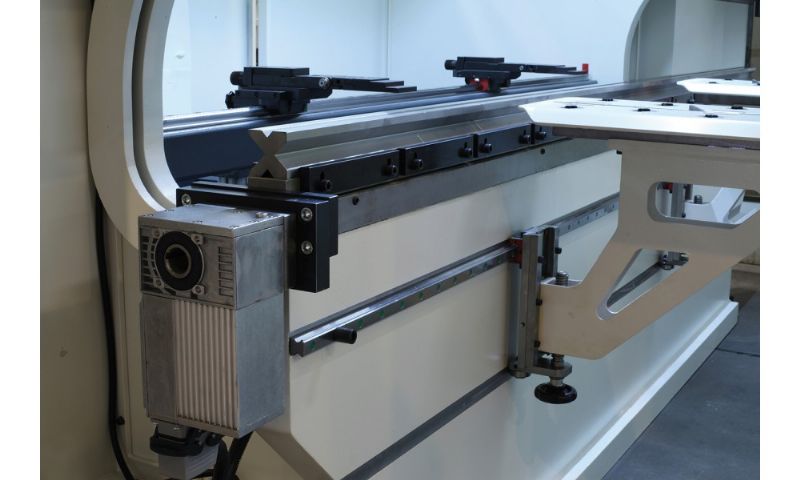

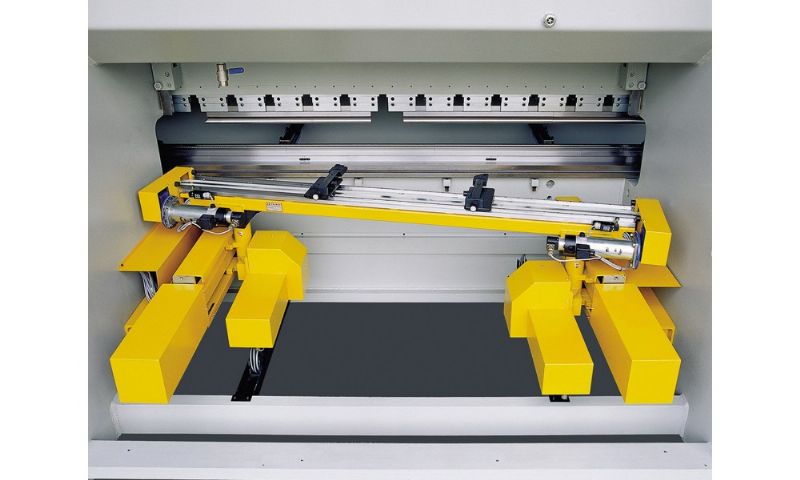

| Precisión de posición | ± 0,03 mm (B) Molde superior universal segmentado y molde inferior multicanal. Consola de control con pedal. Brazos de soporte delanteros que se mueven sobre el vagón. Protecciones laterales y traseras conmutadas eléctricamente. Opcional mesa de coronación manual o motorizada (CNC). Sistema mecánico de fácil montaje/desmontaje del molde superior. Sistemas hidráulicos de sujeción de moldes. Moldes especiales para aplicaciones del cliente: Moldes superiores e inferiores con perfiles especiales. Moldes inferiores monocanal con bandeja adaptadora. Para mayor seguridad, barrera fotoeléctrica frontal o protección láser. Ahorro de energía. |
