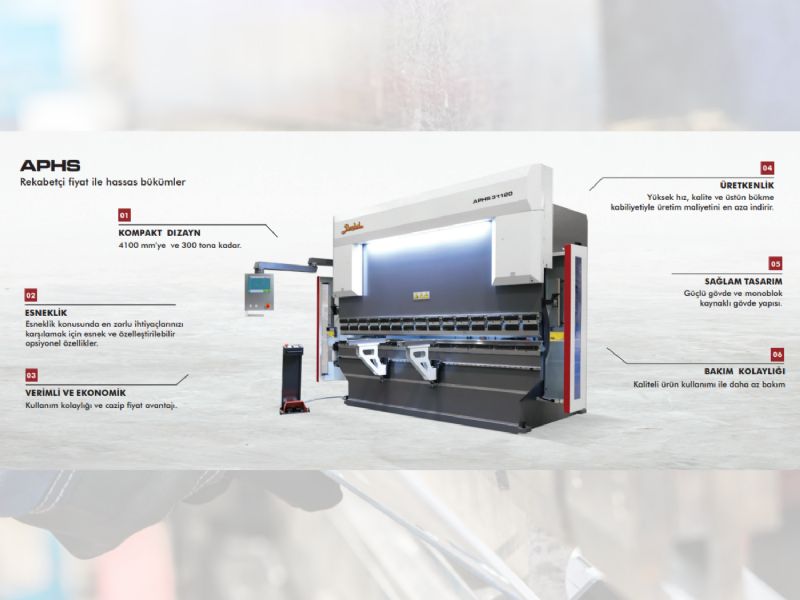

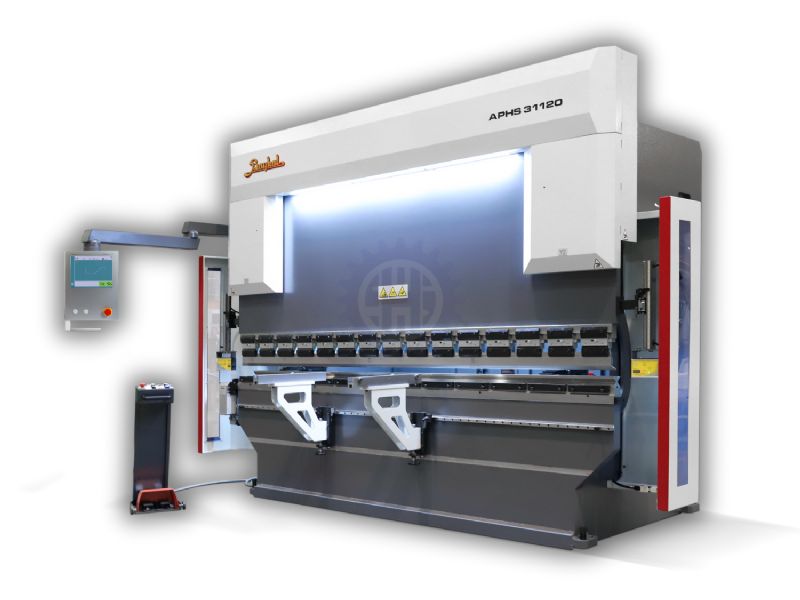

Prensa plegadora hidráulica compacta ECO CNC
Subcategoría
Máquinas de procesamiento de chapa metálica
Especificaciones Técnicas
| Una longitud de flexión | 4100 mm |
|---|---|
| B entre los pies | 3550 mm |
| G Altura de la mandíbula inferior | 880 mm |
| C Ancho del pie | 1610 mm |
| H Altura de la máquina | 2905 mm |
| Apertura de la mandíbula K | 530 mm |
| Trazo L | 260 mm |
| M Ancho de la mesa | 90mm |
| N Profundidad de la garganta | 410 mm |
| Volumen del tanque de aceite | 210 litros |
| Velocidades - Descenso | 150 mm/s |
| -Basma | 10 mm/s |
| - Despegar | 100 mm/s |
| Peso aproximado | 14.000 kilos |
| Tonelaje de impresión | 240 toneladas |
| eje x | 650 mm. |
| eje R | 160 mm. |

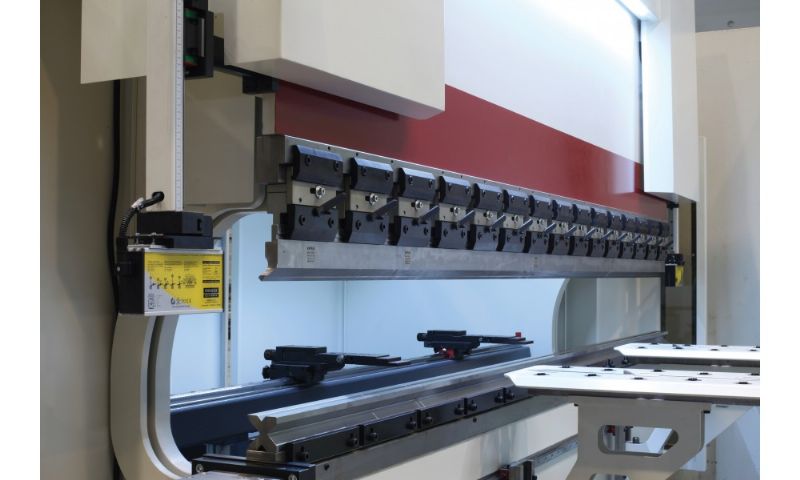

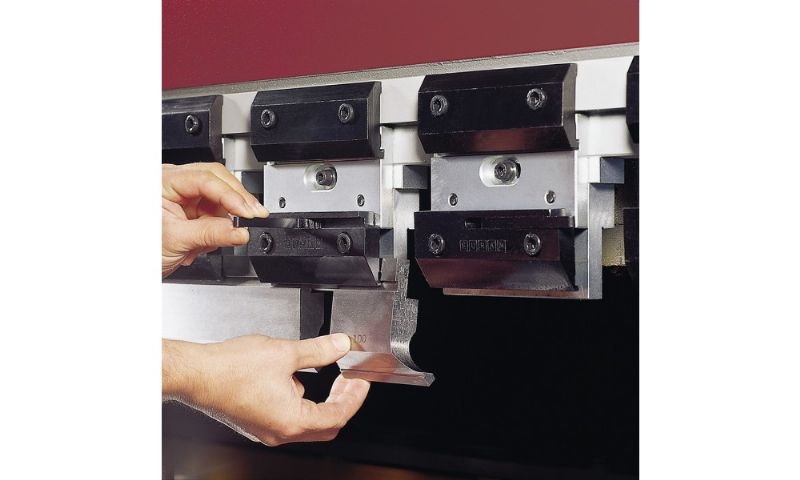

| Potencia del motor | 22 kW Características generales: Sistema CNC muy fácil de usar con todos los cálculos de plegado necesarios y una gran biblioteca de moldes con memoria. Adecuado para producción en masa que requiere repetibilidad constante, así como formas complejas con múltiples dobleces. La precisión de torsión y la repetibilidad son al menos cinco veces mayores que las prensas plegadoras convencionales. Ejes Y1-Y2 totalmente sincronizados hasta +-0,01 mm gracias a la tecnología de válvula proporcional y escalas lineales precisas. Tope trasero muy rápido con servoaccionamiento AC controlado por CNC. Portamoldes superiores estilo europeo con adaptador universal. Molde superior parcial. Molde inferior segmentado. Altos valores de carrera y apertura de mandíbula. Garganta extra profunda. (350 / 380 mm) Dos brazos de soporte que se desplazan sobre el vagón. Consola de doble pedal con botón de parada de emergencia. Palanca de mando móvil. Protectores laterales y traseros intercambiados. Armario eléctrico con soporte para PLC y ventilador de refrigeración, compuesto por cables numerados. Carrocería monobloque soldada de rigidez estática y dinámica. Movimiento de la mandíbula superior apoyado por cojinetes deslizantes de fibra de baja fricción. Varias opciones de soporte, molde y coronación. |
| eje x | 350 mm/s. |
| eje R | 240 mm/s. |

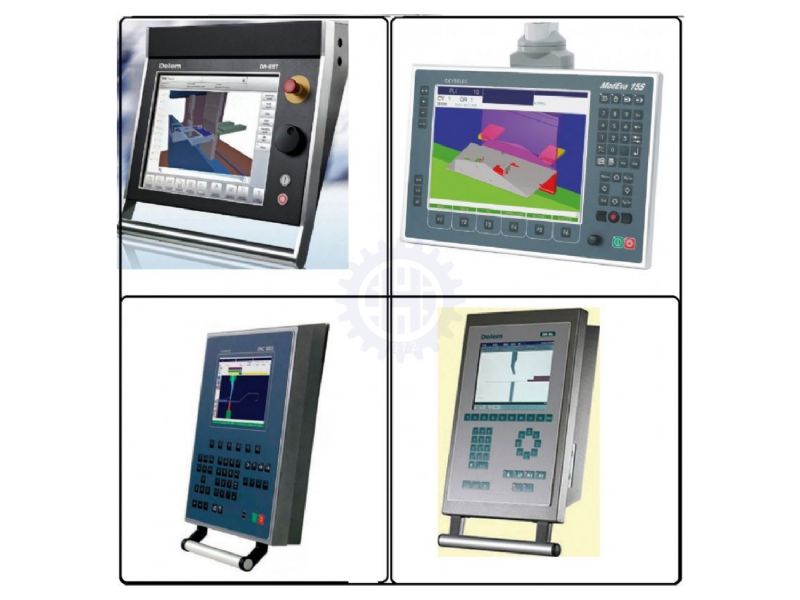

| Funciones de control CNC | Tipo de control: CNC numérico de 4 ejes, Baykal EC4. Ejes de máquina controlables: cilindros Y1-Y2, 2 ejes de tope trasero, eje de coronación. Detección automática de la secuencia de giro numérico más adecuada con detección de colisiones. Editor gráfico 2D para ingresar información de patrones. Programación de posiciones de ejes con controles automáticos; Cálculo automático de la posición del eje R, tonelaje del compartimento y coronación. Memoria de alta capacidad para pasos de programa e información de patrones, 7000 programas y capacidad de 80 pasos en cada programa, alta cantidad de producto y 99 posibilidades de repetición para cada paso del programa. Con la máquina se incluye de forma gratuita un programa de software de gráficos bidimensionales (2D fuera de línea) para crear archivos de plegado que se pueden transferir al control mediante una memoria flash USB. Programación del producto ingresando ángulo de plegado directo o valor absoluto. Funciones programables o calculadas automáticamente para cada programa CNC: longitud/espesor de plegado, selección de material, selección de molde, método de plegado, posición de silencio, punto de pellizco, fuerza/velocidad de prensado, movimiento incremental y retracción del tope posterior, tiempo de parada, tiempo de espera para el reposicionamiento de los ejes, velocidad de descompresión, ajuste de curvatura cónica, corrección de los ejes Y y X. Posibilidad de uso manual de todos los ejes. 16 opciones de idiomas diferentes. Cargando información de programas y patrones en una memoria flash USB. |

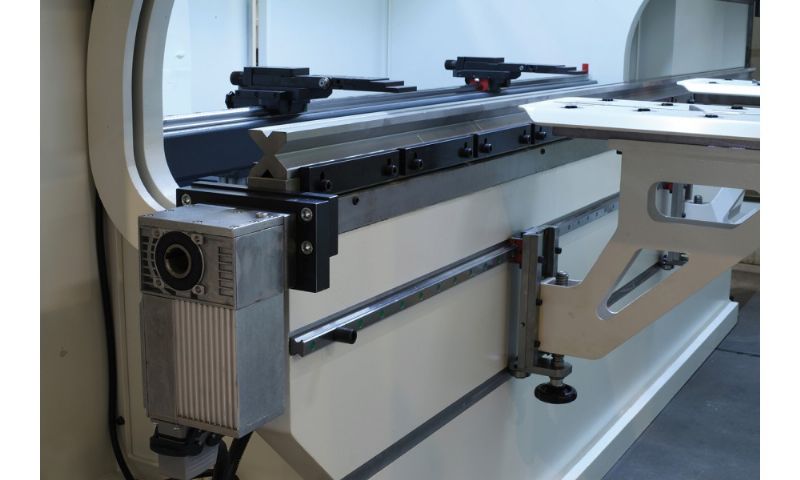

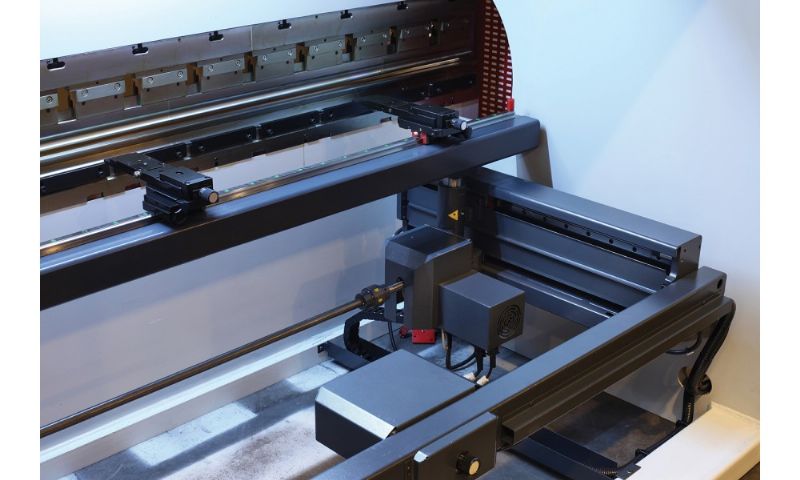

| Opciones de tope trasero | (A) Sistema de tope trasero del eje X: movimiento sobre rodamientos de bolas |
| eje x | +-0,03 mm. |
| eje R | +-0,05 mm. |
