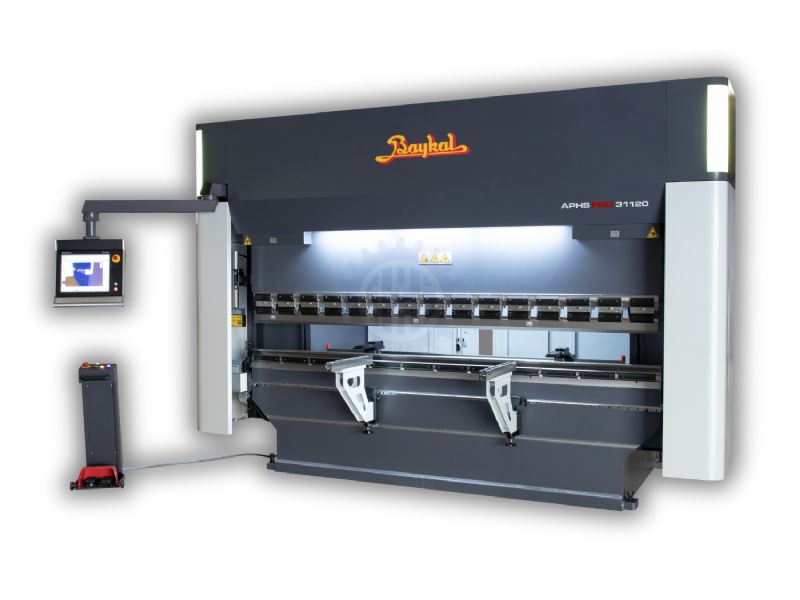

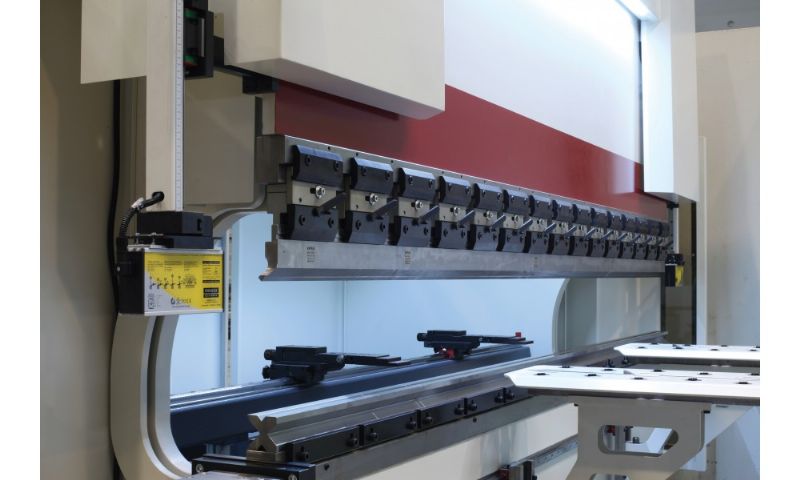

Frein hydraulique à pression CNC
Sous-catégorie
Machines de traitement des tôles
Spécifications Techniques
| Caractéristiques générales | Nouveau modèle de carrosserie. Système hydraulique européen économe en énergie. Unité de commande CNC Delem 66T. 2 axes. CNC motorisé. Système de table étroite. Système de sécurité Akas II. Garde arrière motorisé. Deux avant-bras de type brosse. |
|---|---|
| axe x | 1000 mm |

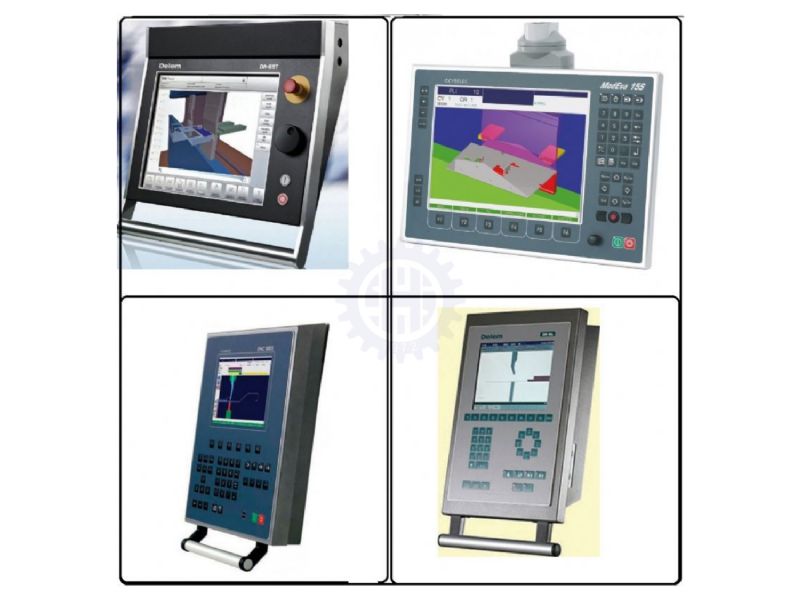

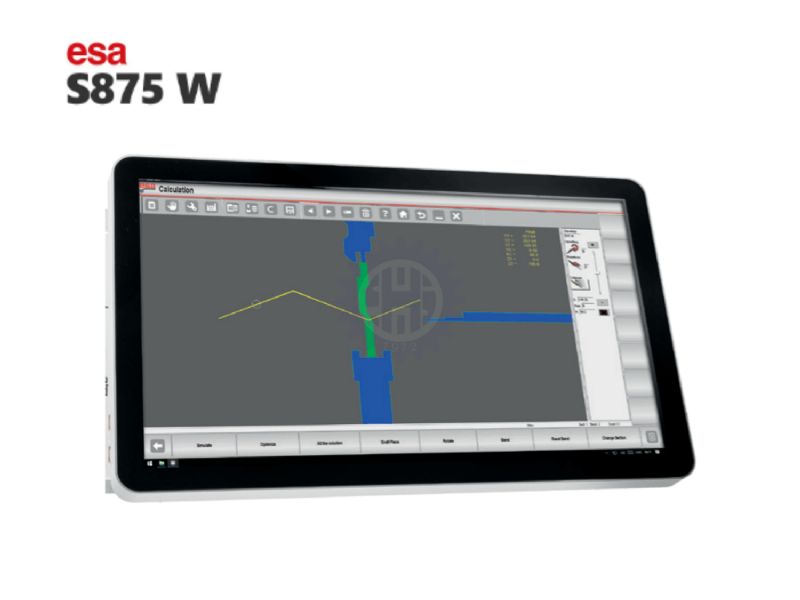

| Caractéristiques de contrôle CNC | Graphical control unit that provides complete programming and machine control features in an easy-to-use computer environment. Programmable multi-axis control. Y1-Y2 cylinder axes. X1-X2-R1-R2-Z1-Z2 backgauge axes. CNC lower table crowning axis. Modular expansion possibility for additional axes. High memory capacity for pattern information and program steps. Possibility of high number of product and twist repetitions. Direct graphical programming that enables automatic calculation of all axis positions and bending sequences in a graphical simulation environment. Product programming by entering direct bending angle or absolute value. Programmable or automatically calculated functions for each CNC program and bending sequence: bending length/thickness, material selection, mold selection, bending method, mute position, pinching point, pressing force/speed, backgauge incre mental movement and retraction, stop time, waiting time for axes repositioning, decompression distance/speed, taper bend adjustment, Y and X axis corrections. Possibility of manual use of all axes. Possibility to reprogram all axes during operation. (teach-in) Language option. Integrated diagnostic program. Uploading information to flash disk via USB port. |

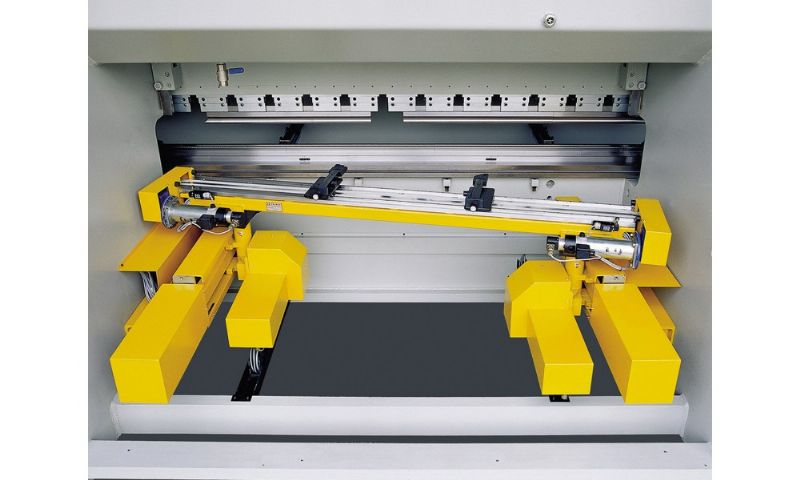

| Options de sauvegarde | (A) Système de récupération de l ' axe X : X1 - X2 |
| Axe R | 160 mm |
| Axe Z | Variable |
| axe x | 350 mm/s |
| Axe R | 240 mm/s |
| Axe Z | 1000 mm/s |
| axe x | ±0,03 mm |
| Axe R | ±0,05 mm |

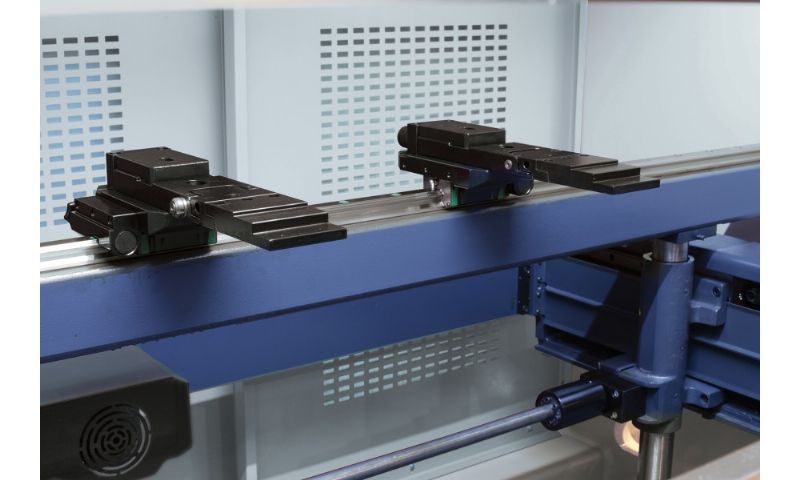

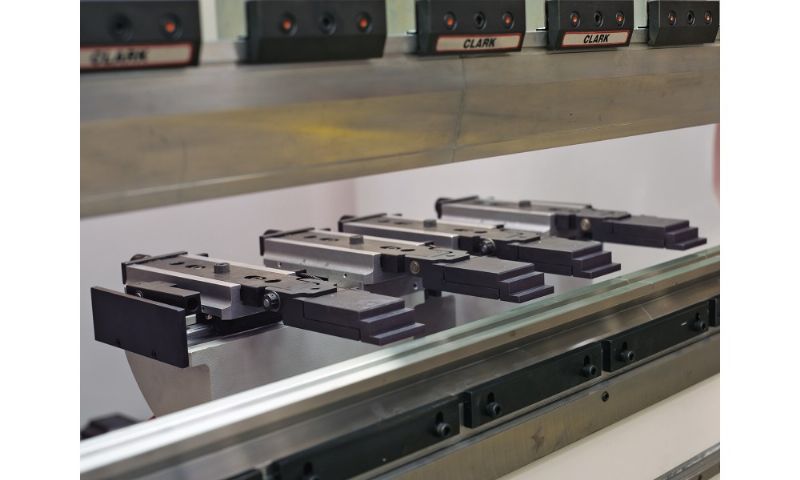

| Axe Z | ± 0,05 mm (D) Ajouts à l'axe de la jauge arrière pour des applications spéciales: Mouvement sur roulements à billes |
| axe x | 1000 mm |
| Axe R | 160 mm |
| axe x | 350 mm/s |
| Axe R | 240 mm/s |
| axe x | ±0,03 mm |

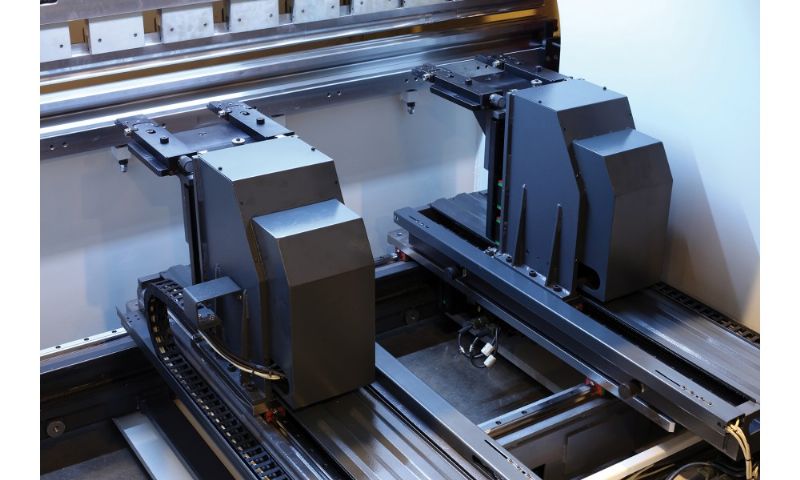

| Axe R | ± 0,05 mm (C) X-R-Z1-Z2 - système de mesure arrière de l'axe: Mouvement sur roulements à billes |
| distance d'arrêt | 1000 mm |
| Régime de mouvement (maximum) | 330 mm/s |

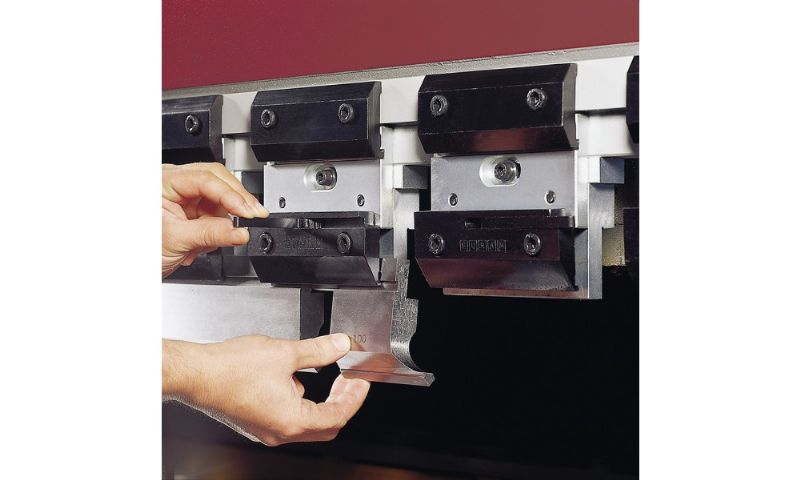

| Précision de la position | ± 0,03 mm (B) Moulage supérieur segmenté, universel et moule inférieur multicanaux. Console de commande pied-pédale. Armes de soutien avant se déplaçant sur le wagon. Interrupteur électrique, garde latérale et arrière. Table de couronnement optionnelle manuelle ou motorisée (CNC). Système mécanique d'assemblage/d'enlèvement facile pour le moule supérieur. Systèmes de serrage hydraulique des moules. Moulages spéciaux pour les applications client: Moulages supérieurs et inférieurs avec profils spéciaux. Moulages inférieurs monocanaux avec plateau d'adaptateur. Pour plus de sécurité, barrière lumineuse avant ou protection laser. Économies d'énergie. |
